本文是CNCF × Alibaba 云原生技术公开课的第三章Kubernetes 核心概念学习笔记。

关键词：k8s

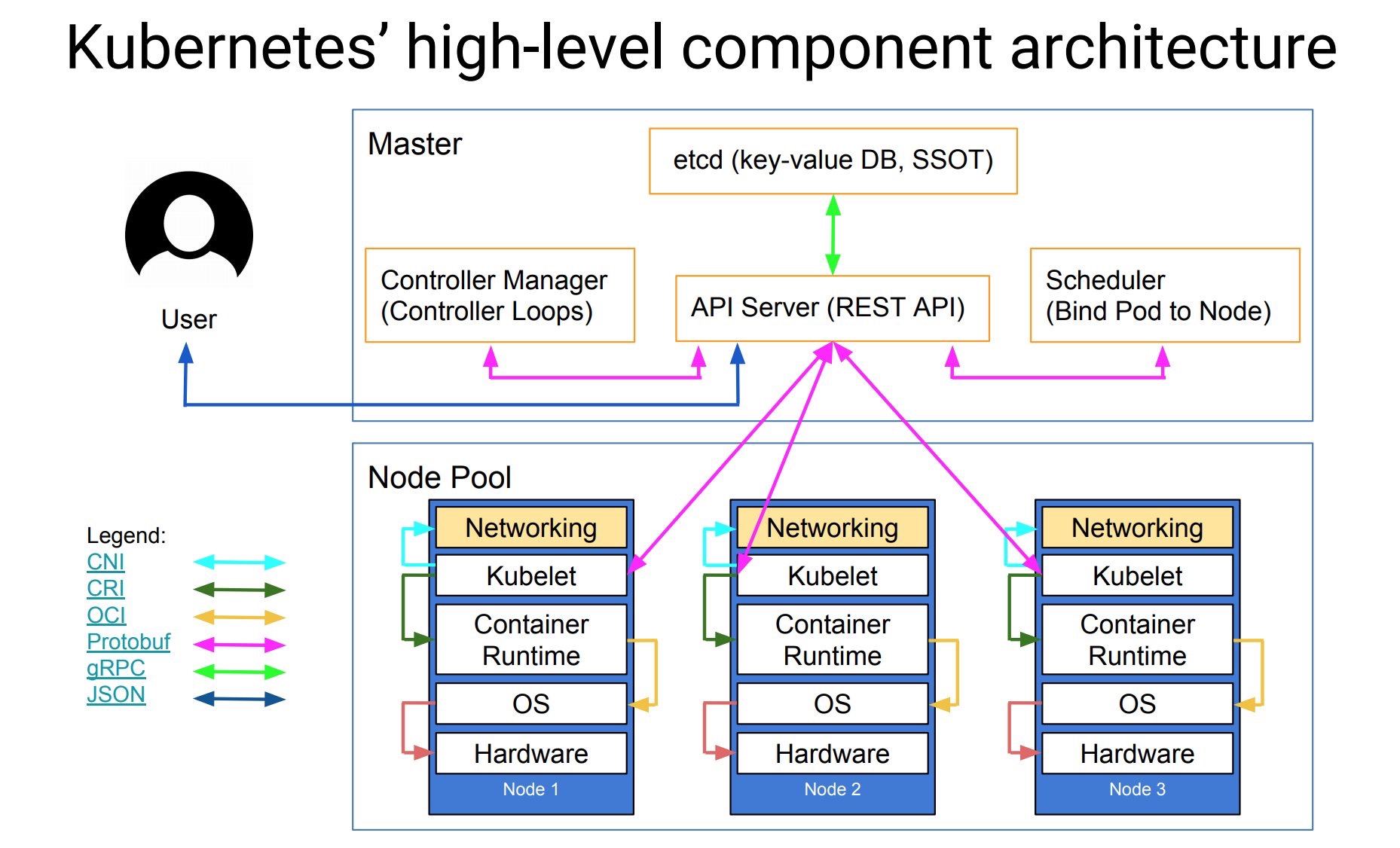

k8s的架构

k8s的架构是比较典型的二层架构和server-client架构。Master作为中央的管控节点，会与Node进行一个链接。

所有用户侧的组件，只会和Master进行连接，把希望的状态或者想执行的命令发给Master，Master会把这些命令发给相应的节点。

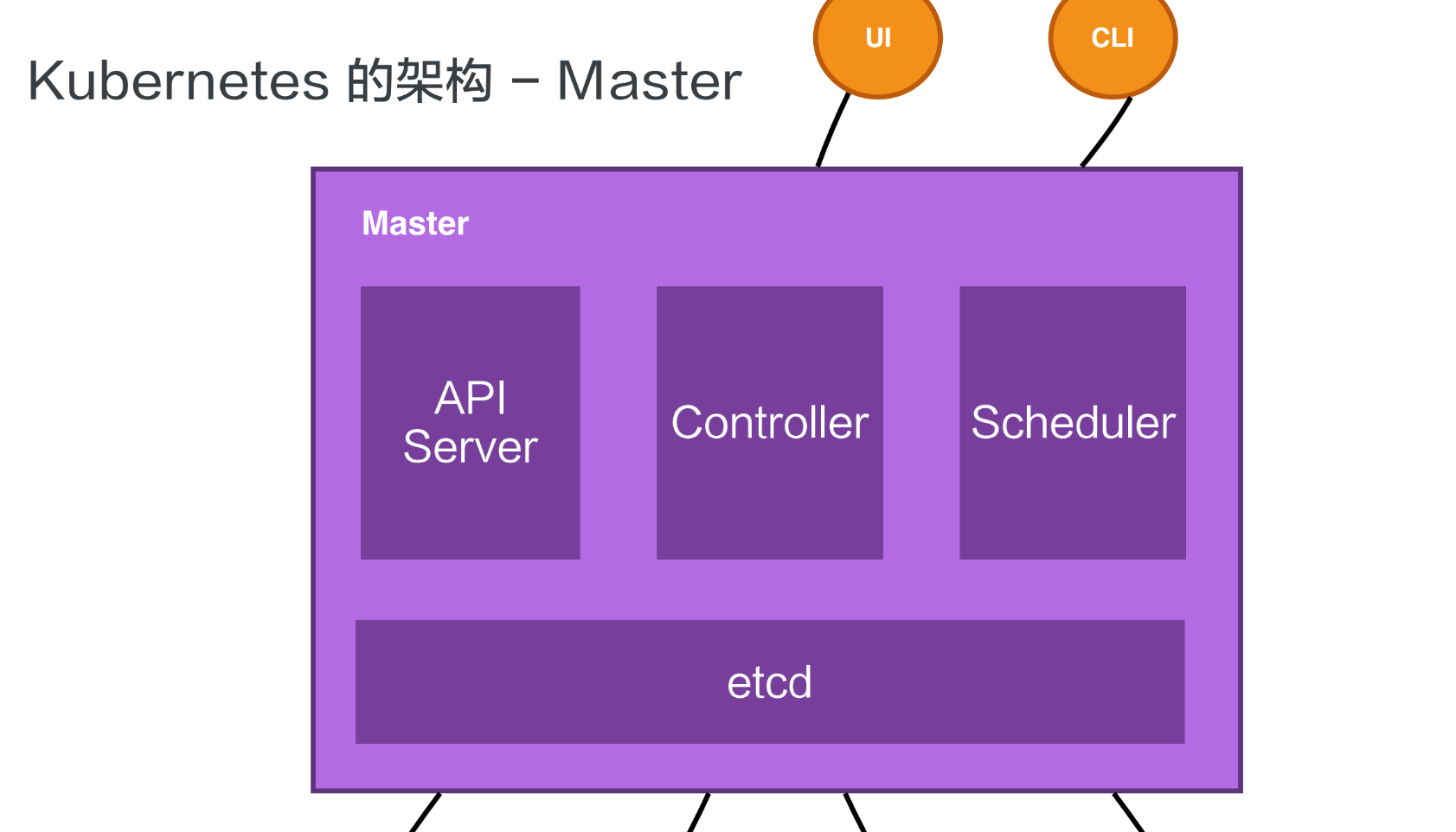

Master

Master节点主要包含四个主要的组件：API Server、Controller、Scheduler以及etcd：

  • API Server：用来处理API操作，k8s的所有组件都会和API Server进行连接，组件和组件之间一般不进行独立链接，都要依赖API Server进行消息的传送。
  • Controller：控制器。用来完成对集群状态的一些管理。例如自动对容器进行修复，或者自动进行水平扩张。
  • Scheduler：调度器。顾名思义就是完成调度的操作。例如把一个用户提交的Container，依赖于它对CPU、对memory请求大小，找一台合适的节点，进行放置。
  • etcd：分布式存储系统。API Server中所需要的原信息存在etcd中，etcd本身是一个高可用系统，通过etcd保证整个k8s Master节点的高可用性。

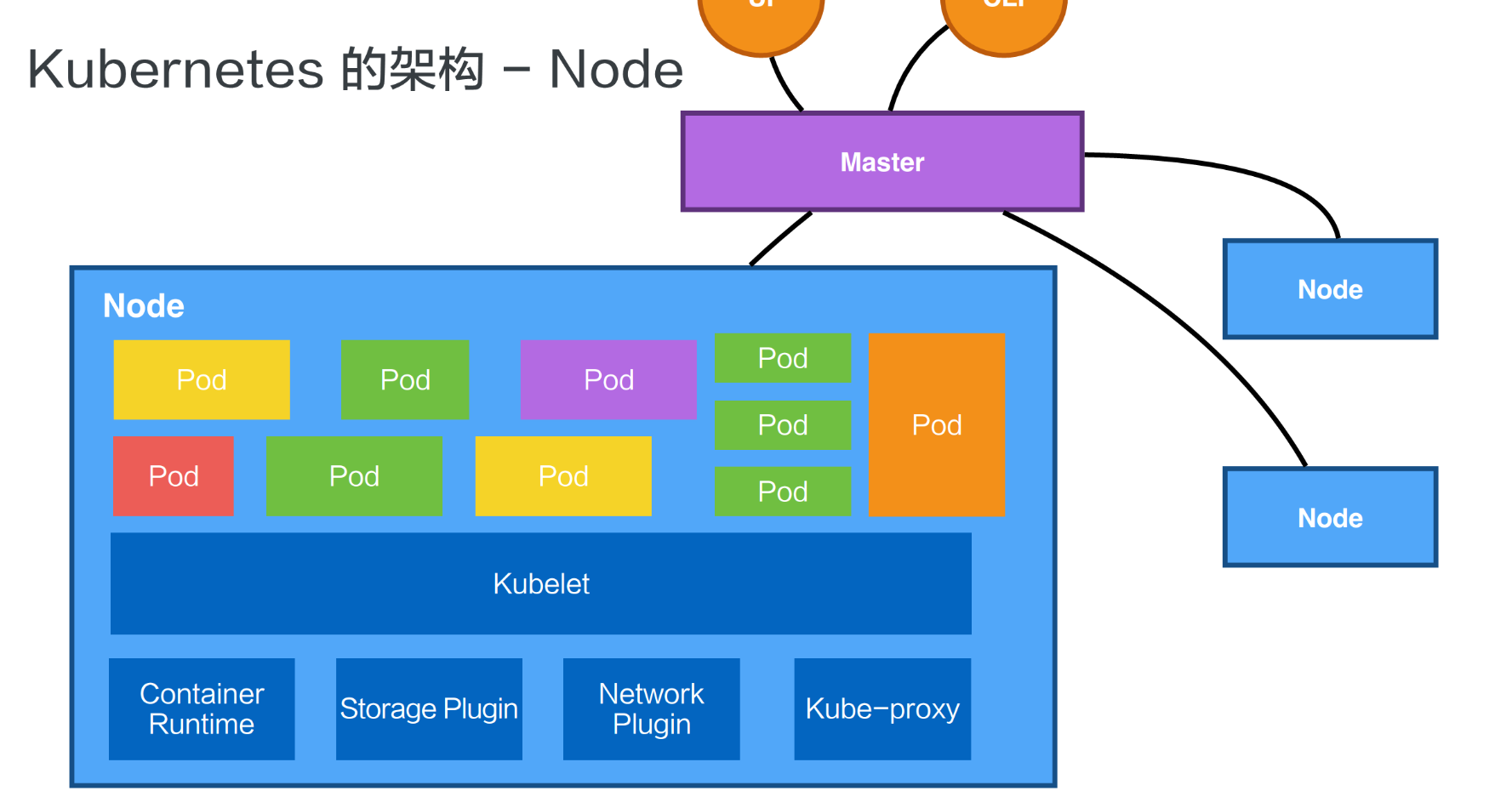

Node

Node是真正运行业务负载的，每个业务负载以Pod的形式运行。一个Pod中运行一个或者多个容器，真正运行这些Pod组件的是kubelet，也就是Node上面最关键的组件，它通过API Server接收到需要Pod运行的状态，然后提交到Container Runtime组件中，在OS上创建容器所需要的环境，最终把容器或者Pod运行起来。Node需要对存储和网络进行管理。K8s不直接管理存储和网络，K8s通过Storage Plugin或者Network Plugin进行管理，完成存储和网络操作。

在K8s自己的环境里，也会有k8s的Network，他是为了提供Service Network来进行组网。真正完成组网的组件是Kube-proxy。Kube-proxy利用iptable的能力来组建k8s集群的网络。以上就是Node上面的四个组件（Container Runtime、Storage Plugin、Network Plugin、Kube-proxy）。

注意：K8s上的Node不会直接和用户进行交互，Node和用户之间的交互只会通过Master节点。用户通过Master节点下发这些信息。K8s上的每个Node，都会运行上面的这几个组件。

例子

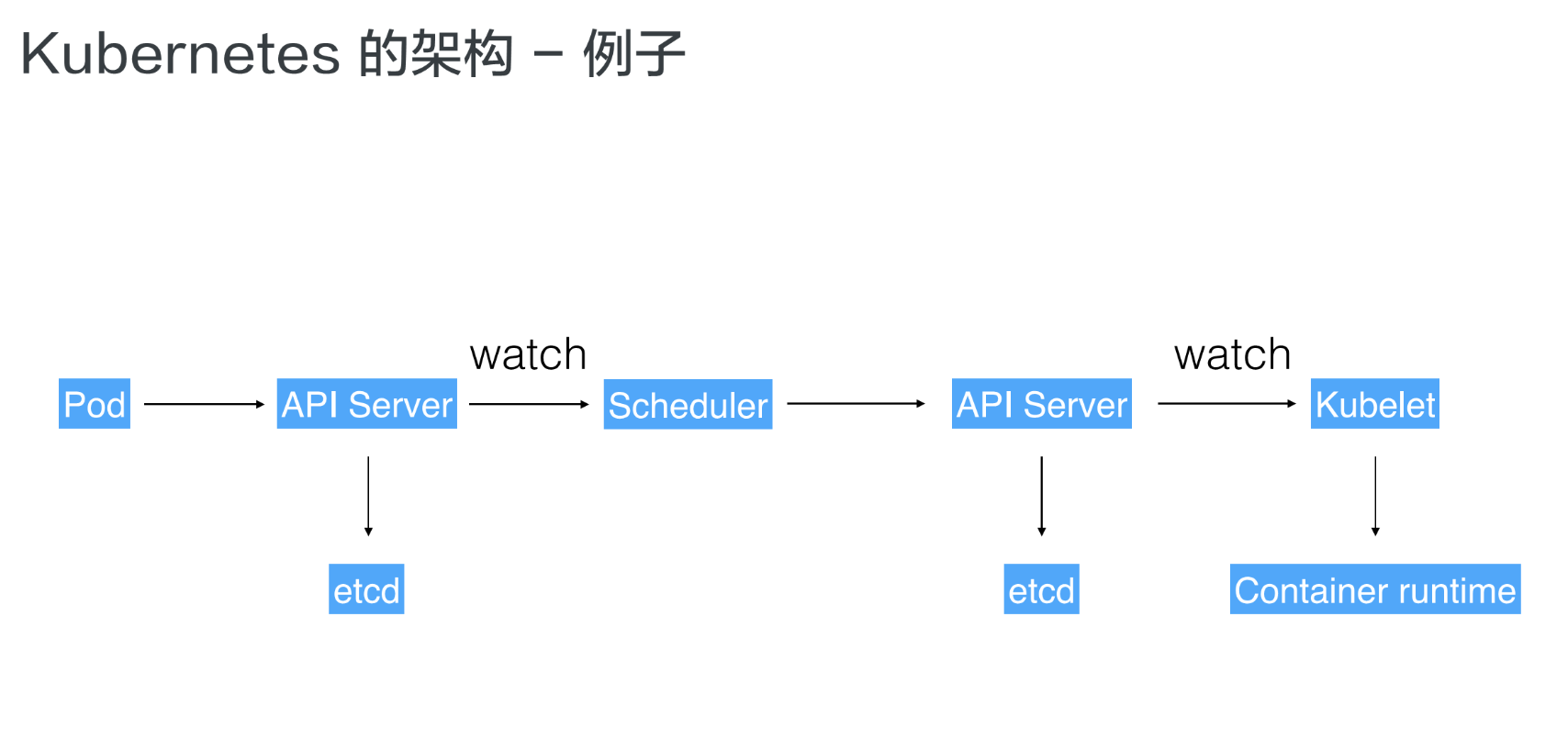

通过一个例子看K8s架构中的这些组件是如何进行交互的。

用户通过UI或者CLI提交一个Pod到K8s进行部署，这个Pod请求会首先通过UI或者CLI提交给K8s API Server，下一步API Server会把这个信息写入到存储系统etcd，之后Scheduler会通过API Server的watch机制得到这个信息：有一个Pod需要被调度。

此时Scheduler会根据这个内存状态进行一次调度决策，在完成这次调度以后，Scheduler向API Server报告。此时API Server接收到消息以后，把这次结果写入etcd，然后API Server会通知相应的节点。相应节点的Kubelet会得到这个通知，Kubelet调用Container Runtime来启动配置这个容器和这个容器的运行环境，去调度Storage Plugin来配置存储，Network Plugin去配置网络。

核心概念

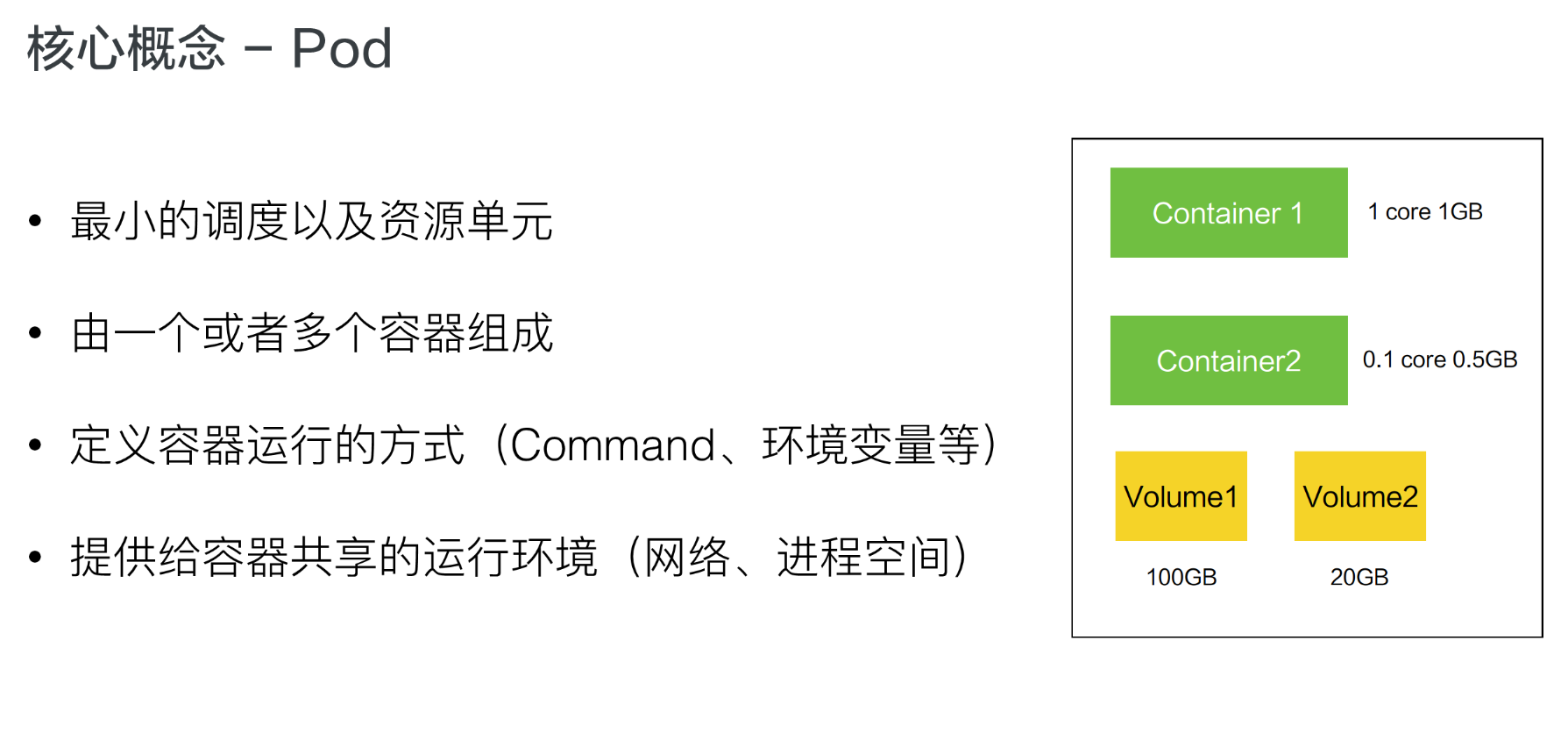

Pod

Pod是K8s的一个最小调度和属性单元，用户可以通过K8s的Pod API来生产一个Pod，让K8s对这个Pod进行调度，也就是把他放到另一个K8s管理的节点上运行起来。

一个Pod简单来说是一组容器的抽象，它包含一个或者多个容器。

Pod包含一些其他所需要的资源，比如卷。

Pod的共享上下文包括一组Linux命名空间，控制组和可能一些其他的隔离方面，这些都是用来隔离Docker容器的技术。在Pod的上下文中，每个独立的应用可能会进一步实施隔离。

就Docker使用的概念术语来说，Pod类似于共享名字空间和文件系统卷的一组Docker容器。

Pod给这些容器提供了一个共享的运行环境，他们会共享同一个网络环境，这些容器可以用localhost来进行直接的连接。

使用Pod
1
2
3
4
5
6
7
8
9
10
apiVersion: v1
kind: Pod
metadata:
  name: nginx
spec:
  containers:
  - name: nginx
    image: nginx:1.14.2
    ports:
    - containerPort: 80

要创建上面的Pod，请运行以下命令

1
kubectl apply -f simple-pod.yaml

注意：Pod一般不是直接创建的，而是使用工作负载资源创建的，

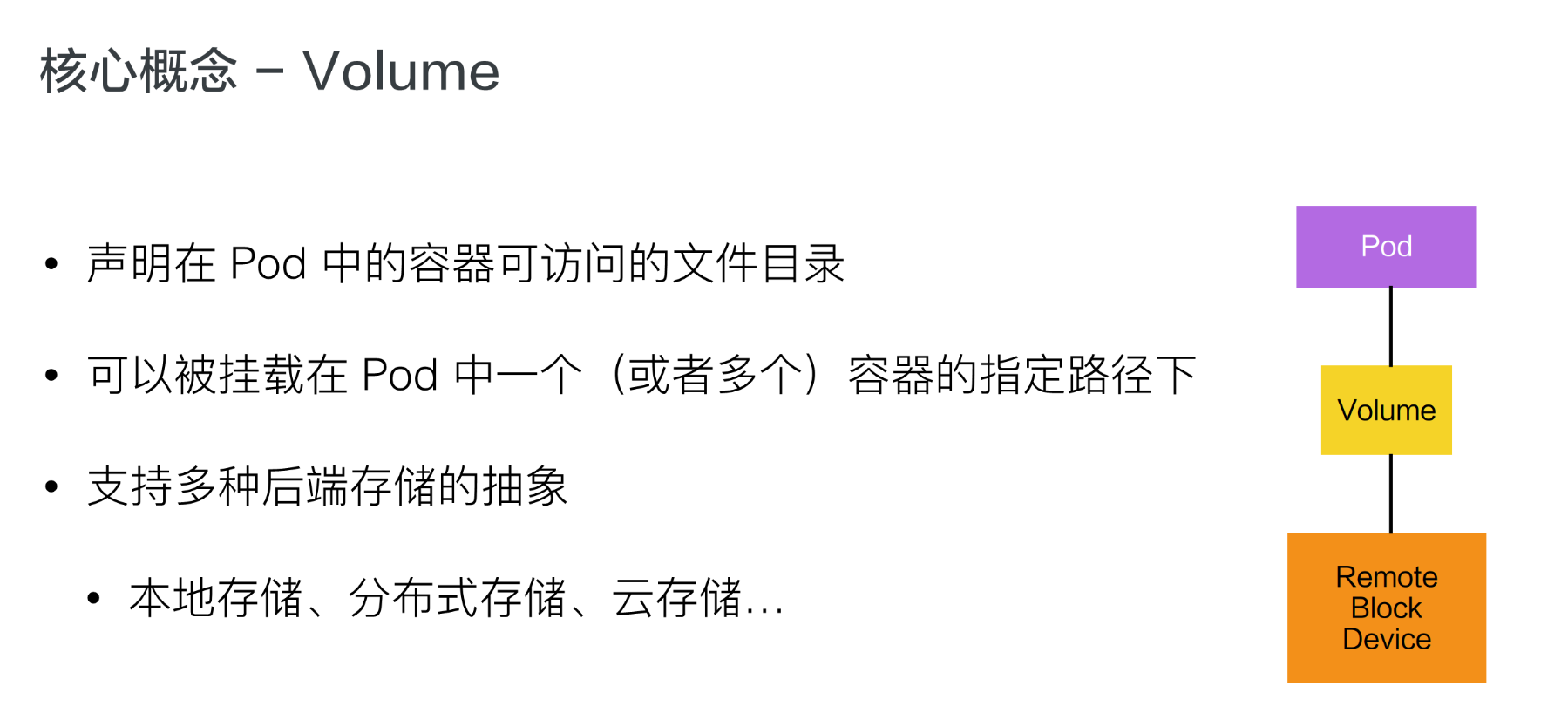

Volume

Volume用来管理K8s存储，Volume声明容器中的容器可以访问文件的目录。

一个卷可以被挂载Pod中一个或者多个容器指定的路径下面。

Volume本身是一个抽象的概念，一个Volume可以支持多种后端存储。K8s的Volume就支持了很多存储插件，可以支持本地的存储，也可以支持分布式存储。它也可以支持云存储，例如阿里云上的云盘、AWS上的云盘、Google上的云盘等。

Docker 也有 卷（Volume） 的概念，但对它只有少量且松散的管理。 Docker 卷是磁盘上或者另外一个容器内的一个目录。 Docker 提供卷驱动程序，但是其功能非常有限。

Kubernetes 支持很多类型的卷。 Pod 可以同时使用任意数目的卷类型。 临时卷类型的生命周期与 Pod 相同，但持久卷可以比 Pod 的存活期长。 当 Pod 不再存在时，Kubernetes 也会销毁临时卷；不过 Kubernetes 不会销毁持久卷。 对于给定 Pod 中任何类型的卷，在容器重启期间数据都不会丢失。

挂载本地卷
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
apiVersion: v1
kind: Pod
metadata:
  name: nginx
spec:
  containers:
  - name: nginx
    image: nginx:1.14.2
    ports:
    - containerPort: 80
    volumeMounts:
    - mountPath: /mnt/logs
      name: logs
    volumes:
    - name: go-logs
        hostPath:
        path: /logs
挂载网络卷NFS

待补充

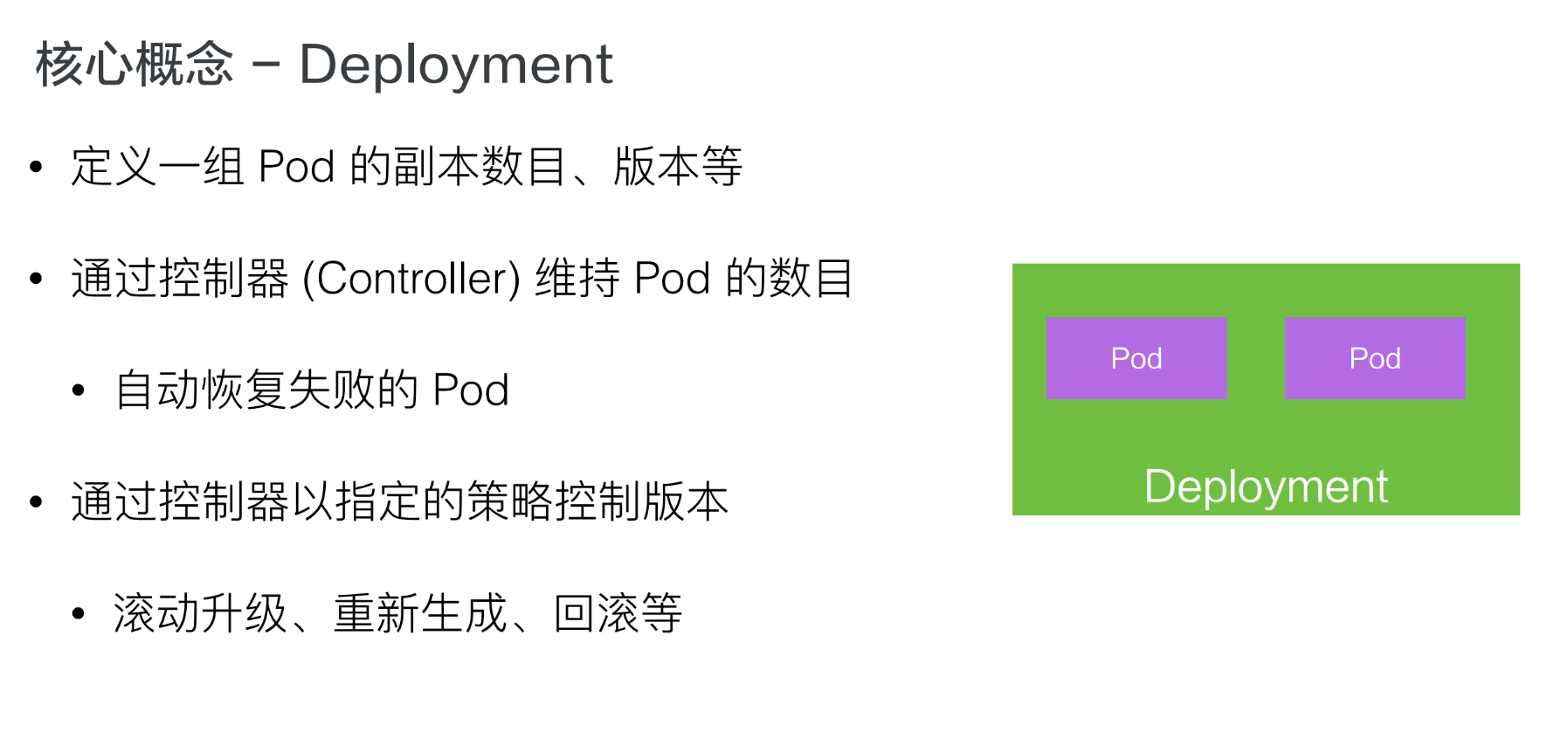

Deployment

Deployment为Pod和ReplicaSet（副本）提供声明式的更新能力。

Deployment是在Pod上层的抽象，用Deployment这个抽象来做应用的真正管理，而Pod是组成Deployment的最小单元。

K8s通过Controller也就是控制器去维护Deployment中Pod的数目，帮助Deployment自动恢复失败的Pod。

例如可以定义一个Deployment，这个Deployment需要两个Pod，当一个Pod失败后，控制器会检测到，他会重新把Deployment中的Pod数据从一个恢复到两个，然后再去重新生成一个Pod。

通过控制器，还可以完成发布的策略，例如进行滚动升级，或者版本回滚等。

创建Deployment

下面是一个 Deployment 示例。其中创建了一个 ReplicaSet，负责启动三个 nginx Pods：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
apiVersion: apps/v1
kind: Deployment
metadata:
  name: nginx-deployment
  labels:
    app: nginx
spec:
  replicas: 3
  selector:
    matchLabels:
      app: nginx
  template:
    metadata:
      labels:
        app: nginx
    spec:
      containers:
      - name: nginx
        image: nginx:1.14.2
        ports:
        - containerPort: 80

在该例中：

  • 创建名为nginx-deployment的Deployment
  • 该Deployment创建3个（由replicas字段标明）Pod副本
  • selector字段定义了Deployment如何查找要管理的Pods。在这里选择Pod模板中定义的标签（app：nginx）。

spec.selector.matchLabels 字段是key-Value键值对映射，在matchLabels映射的每个Key-Value映射等效于matchExpressions中的一个元素，即key字段是key，操作符是In，values数组仅包含value。在matchLabels和matchExpressions中给出的所有条件都满足才能匹配。

  • template包含以下子字段：
    • Pod被使用.metadata.labels字段打上app:nginx标签
    • Pod模板规约即.template.spec字段指示Pods运行一个nginx容器，该容器运行nginx:1.14.2的Docker Hub 镜像
    • 创建一个容器并使用.spec.template.spec.containers[0].name字段并将其命名为nginx

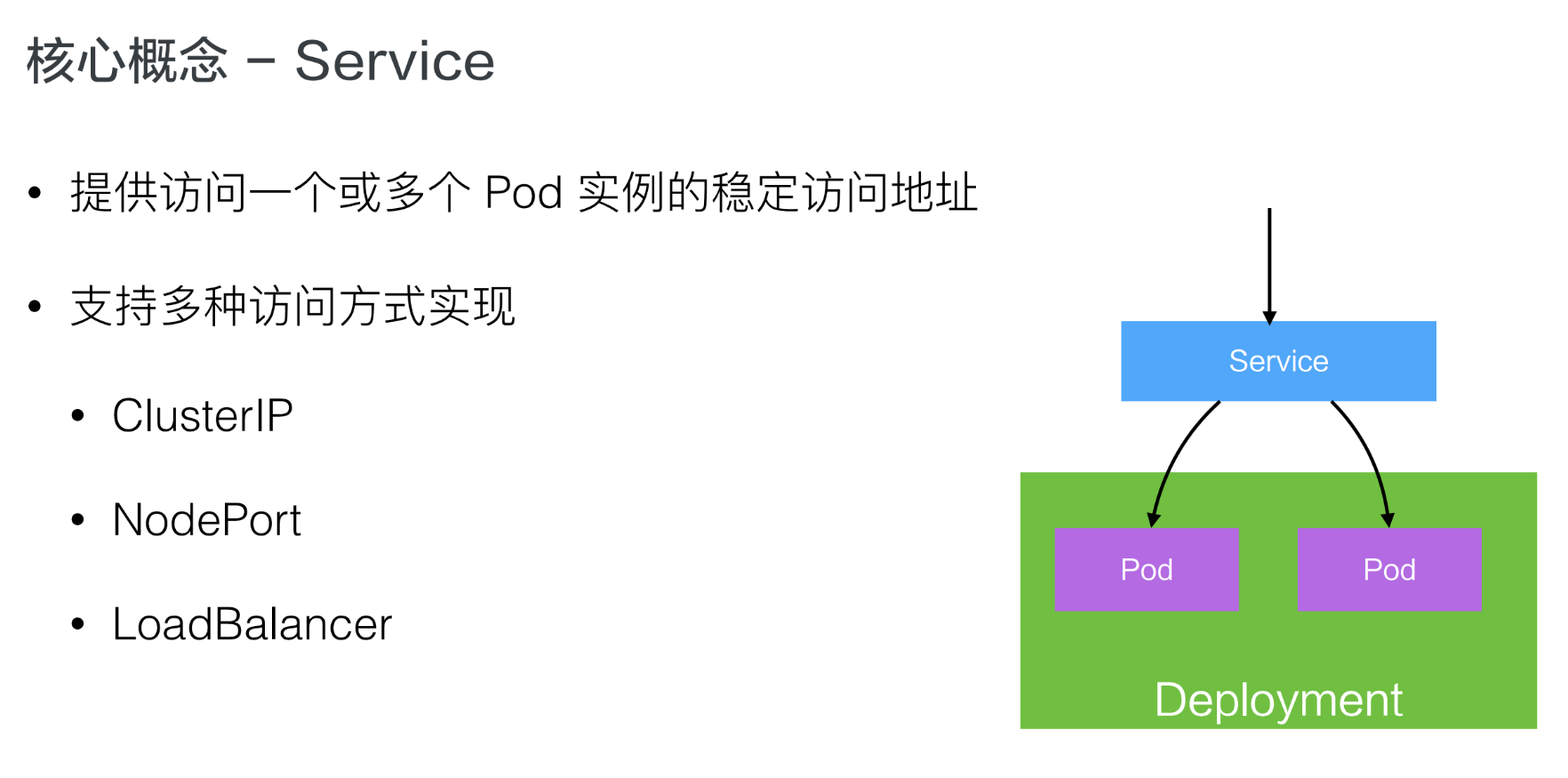

Service

Service提供了一个或者多个Pod实例的稳定访问地址。

从上文中可以看到，一个Deployment可以有两个甚至更多个完全相同的Pod，对于一个外部的用户来说，访问哪一个Pod其实都属于一样的，所以他希望做一次负载均衡，在做负载均衡的同时，只想访问某一个固定的VIP，VirtualIP地址，而不希望得到一个具体的Pod的IP地址。

由于Pod本身可能会终止，如果一个Pod失败了，可能会换成另外一个新的。

对于外部用户来说，提供了多个具体的Pod地址，这个用户需要不停的去更新Pod地址。K8s的Service把所有Pod的访问能力抽象成一个第三方的IP地址。

实现Service有多种方式，K8s支持Cluster IP，上面讲过的kuber-proxy组网，也支持nodePort，LoadBalancer等其他的一些访问能力。

使用Service

例如，假定有一组Pod，他们对外暴露了9376端口，同时还被打上了app=Myapp标签

1
2
3
4
5
6
7
8
9
10
11
apiVersion: v1
kind: Service
metadata:
  name: my-service
spec:
  selector:
    app: MyApp
  ports:
    - protocol: TCP
      port: 80
      targetPort: 9376

上述配置创建了一个名为my-service的对象，它会将请求代理到TCP端口9376，并且具有标签app=MyApp的Pod上。
